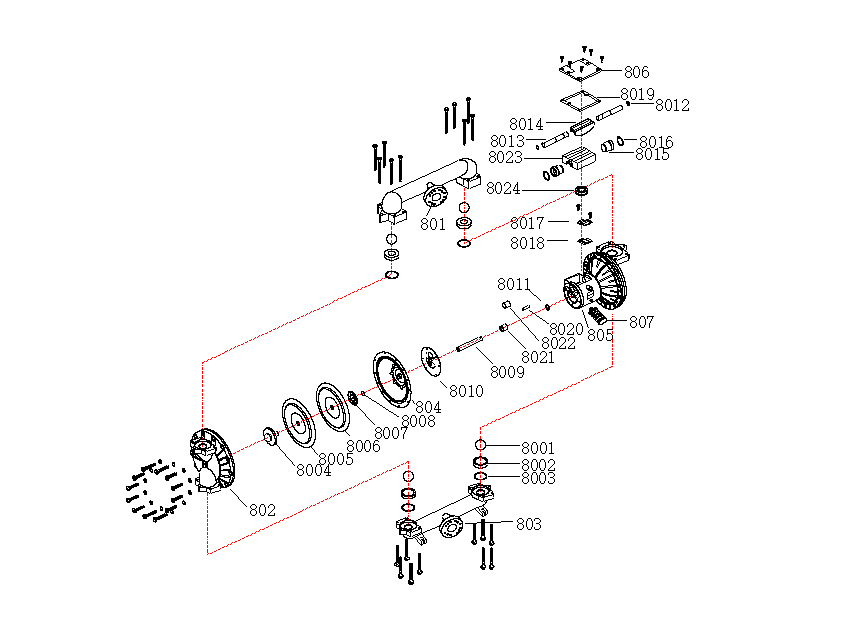

零部件明細表 Parts list
|
序號No |
名稱Name |
序號No |
名稱Name |
序號No |
名稱Name |
序號No |
名稱Name |
|
801 |
上蓋 |
8002 |
球座 |
8010 |
氣閥體墊片 |
8018 |
導氣塊墊片 |
|
802 |
立柱 |
8003 |
球座O型圈 |
8011 |
中心軸V型圈 |
8019 |
氣閥蓋墊片 |
|
803 |
下蓋 |
8004 |
外護塊 |
8012 |
換向針O型圈 |
8020 |
換向針套 |
|
804 |
內夾塊 |
8005 |
四氟膜片 |
8013 |
換向針 |
8021 |
中心軸套 |
|
805 |
氣閥體 |
8006 |
三道膜片 |
8014 |
換向開關 |
8022 |
活塞套 |
|
806 |
氣閥蓋 |
8007 |
內護塊 |
8015 |
活塞 |
8023 |
導氣開關鋁件 |
|
807 |
消聲器 |
8008 |
護塊O型圈 |
8016 |
活塞V型圈 |
8024 |
導氣開關塑料件 |
|
8001 |
閥球 |
8009 |
中心軸 |
8017 |
不銹鋼導氣塊 |
|
|
◆ 更大的流體通道，流量可達1041L/min
More fluid channel, the flow of up to 1041 L/min
◆ 先導式的空氣閥，可在線維修，并無需打開內腔
Guiding type air valve, can online maintenance,
and do not need to open the inner chamber
◆ 環氧涂層可抵御惡劣的工作環境
Epoxy coating can withstand harsh working environment

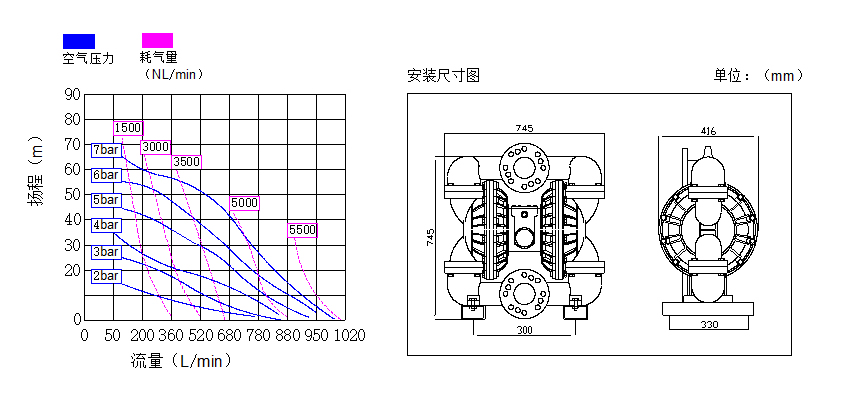

技術規格 Technical specifications
|
最大工作壓力 The maximum working pressure |
100psi(0.7MPa 7bar) |
|
最大流量 Maximum flow |
265gpm(1041lpm) |
|
最大往復速度 Maximum speed reciprocating |
135cpm |
|
最大虹吸高度 The biggest siphon height |
5m |
|
最大輸送固體顆粒 The largest solid particles |
10mm |
|
最大空氣消耗量 The largest air consumption |
326scfm(9.1m3/min) |
|
空氣進口尺寸 Air inlet size |
3/4in.npt(f) |
|
空氣出口尺寸 Air outlet size |
3/4in.npt(f) |
|
流體進口尺寸 Fluid import size |
3in.npt(f) |
|
流體出口尺寸 Fluid outlet size |
3in.npt(f) |
|
重量 Weight |
鋁合金泵 Aluminum alloy pump 77kg 不銹鋼泵Stainless steel pump 110kg |
